ISO14000 95:5 Bột nhựa Epoxy Polyester cho sơn tĩnh điện linh hoạt

Pinhole Free Polyester ResinNH6583vìThiết bị gia dụng và nhôm định hìnhSơn tĩnh điện

◇ Ứng dụng:

NH-6583 là nhựa polyester cacboxyl bão hòa được thiết kế cho sơn tĩnh điện 95:5 Primid XL 552 được xử lý ở 180℃.Nó có thể được sử dụng để sản xuất các loại sơn tĩnh điện khác nhau cho thiết bị gia dụng và nhôm định hình.Lớp phủ được chuẩn bị bằng cách trộn nhựa, bột màu và chất độn, chất đóng rắn và các chất phụ gia khác theo một tỷ lệ nhất định, sau đó bằng cách đùn nóng, nghiền và sàng lọc.Chúng được lưu trữ ổn định ở nhiệt độ phòng.Sau khi phun tĩnh điện hoặc sơn nhúng tầng sôi, chúng được nung nóng, nung, nấu chảy và hóa rắn để tạo thành một lớp màng vĩnh viễn phẳng và sáng, nhằm đạt được mục đích trang trí và chống ăn mòn.

◇ Tính năng cơ bản:

san lấp mặt bằng tuyệt vời

Độ bám dính tuyệt vời khi ứng dụng vào dây chuyền sản xuất phun sơn tĩnh điện

Tính chất cơ học vượt trội

Chống ố vàng tốt

Pinhole miễn phí trong phim dày

Chống chịu thời tiết tốt

◇ Thông số kỹ thuật:

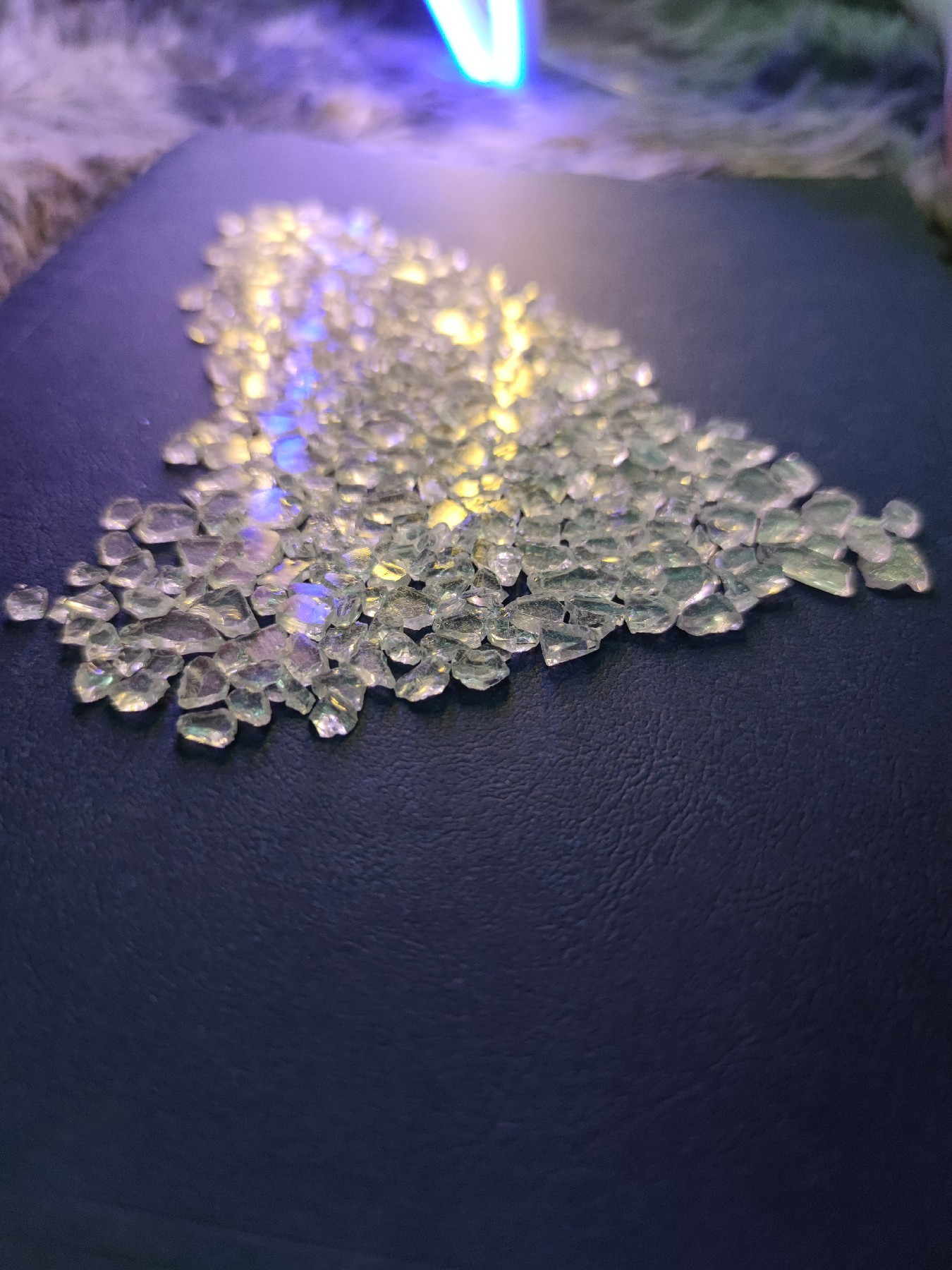

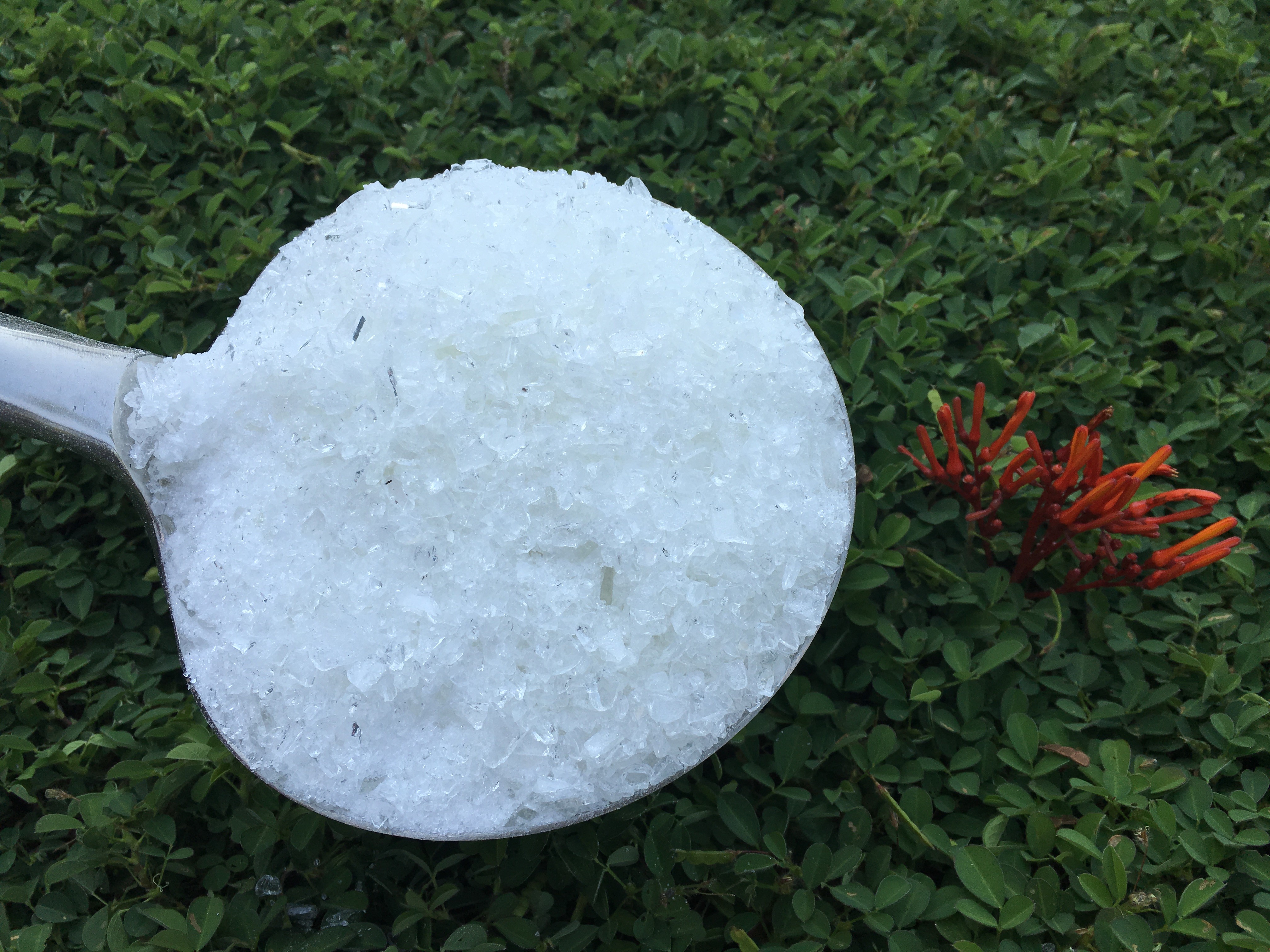

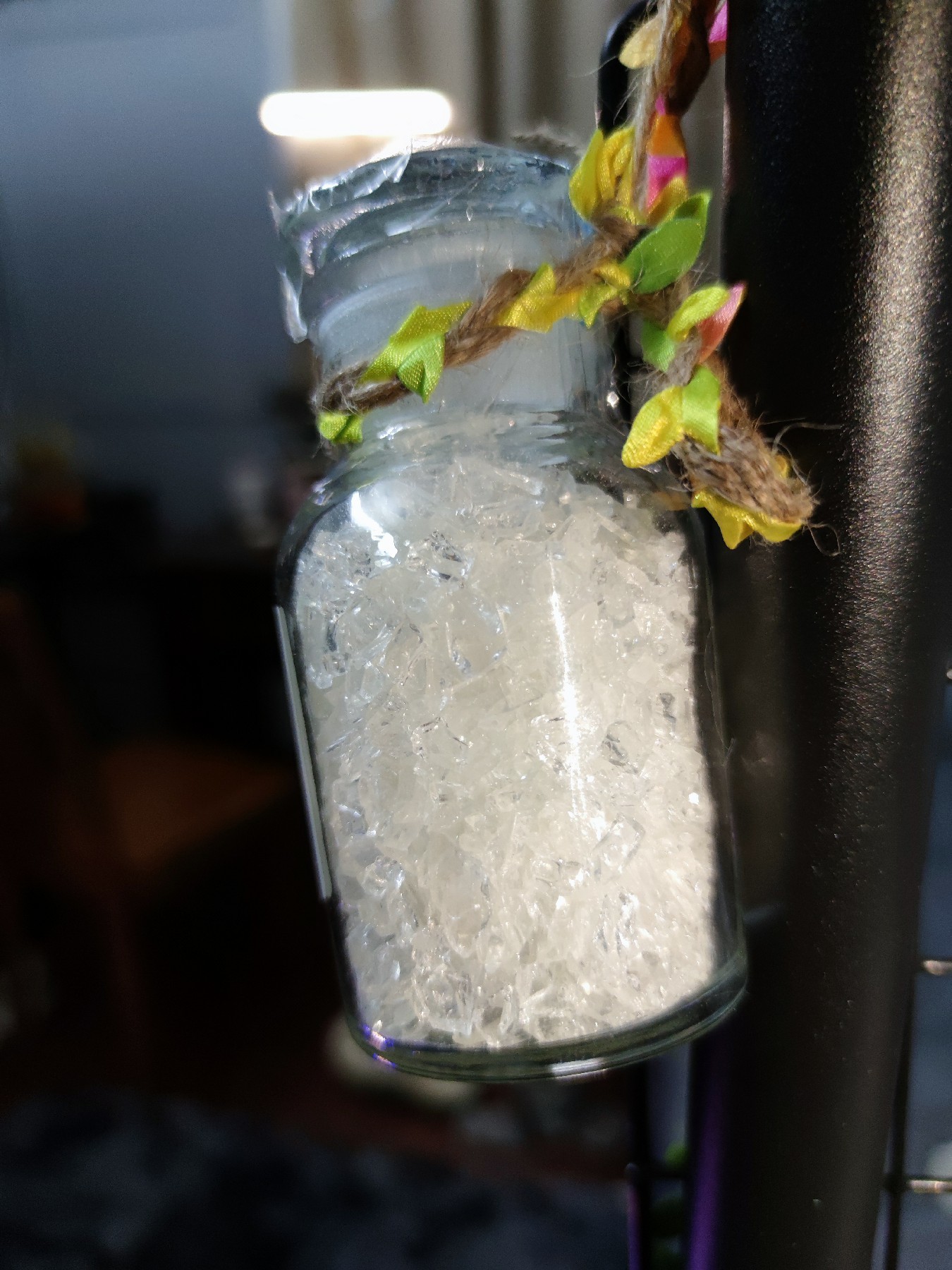

Xuất hiện: vảy trong suốt màu trắng hoặc vàng nhạt

Màu(50%DMF): tối đa:2

Chỉ số axit(mgKOH/g): 29～35

Điểm hóa mềm(℃) 96～106

Nhiệt độ chuyển thủy tinh.( ℃) ～56

Độ nhớt nóng chảy (200℃, nón/tấm, mPa·s): 3000±500

Độ phản ứng ở 180℃(s, 5% XL552): 245±45

◇ Đề xuất công thức:NH-6583/HAA

◇ Điều kiện ép đùn:

máy đùn hai trục vít

Vùng I: 90～110℃ Vùng II: 110～120℃

Tốc độ quay: 500～1200rpm

Độ mịn của bột: ＜100μm

◇ Điều kiện đăng ký:

Phun tĩnh điện với: 40～70KV

Độ dày màng sơn: 50～70μm

Thép cán nguội đã tẩy dầu mỡ 0.5mm

◇ Yêu cầu bảo dưỡng:180℃×10 phút.

◇ Thuộc tính phim:

Thời gian gel (180℃, giây): 160~300

Lưu lượng ngang:(180℃),mm: 25~29

Độ bóng(60°): ≥88%

Uốn (φ1mm): vượt qua

Chất kết dính (1mm, lớp): 0

Độ cứng của bút chì: ≥1H

Tác động (50cm): vượt qua

◇Bao bì:Túi PE, NW 25KG±0.1KG/bao

Nhận xét:tất cả các loại nhựa polyester có thể được tùy chỉnh đểphi thiếc(MỘT) ,chống gas burner(G),súng tribo(T) vàchống nở hoa(F)
