| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | N/A |
| Chứng nhận: | UL |
| Số mô hình: | MU-100 |
| Số lượng đặt hàng tối thiểu: | 1000kg |
| Giá bán: | To be negotiated |
| chi tiết đóng gói: | 25kg/bao |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | T/T |
| phương pháp đúc: | Tiêm | Màu sắc: | Màu đen |
|---|---|---|---|

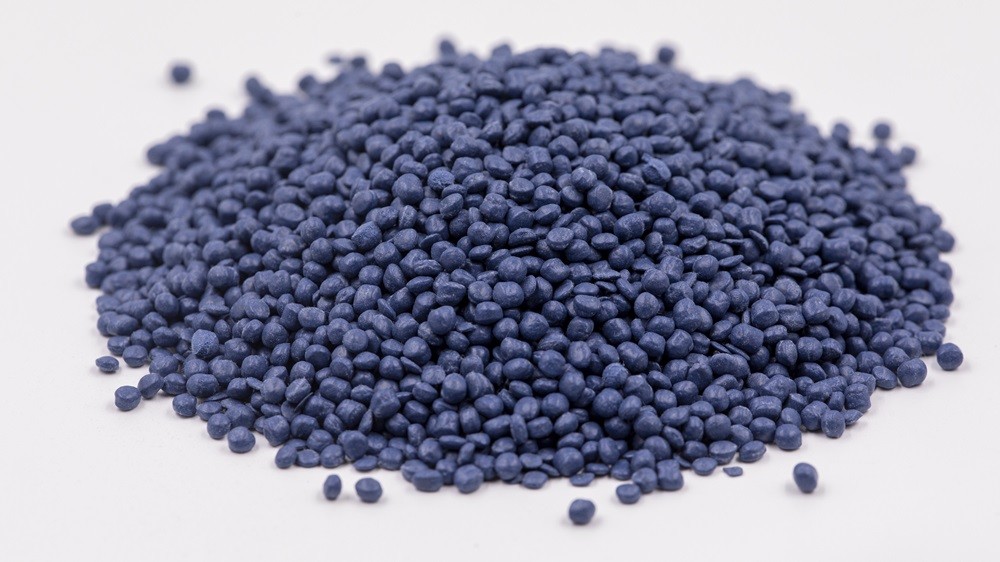

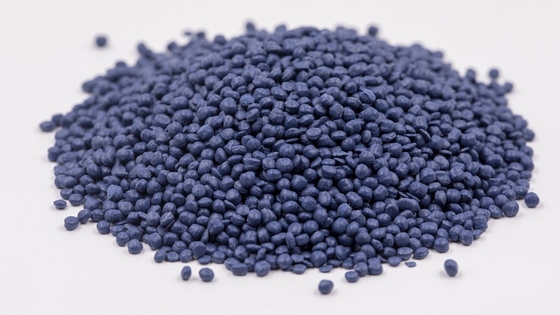

| Tiểu bang: | Hạt | Ưu điểm: | Khả năng chống mài mòn rất cao |
| Làm nổi bật: | Các hợp chất phenol đặc biệt,Các hợp chất gắn PT-205,Các hợp chất gắn điện đặc biệt |
||
Các hợp chất gắn điện đặc biệt PT-205, Hợp chất đúc phenol đặc biệt
Đặc điểm: Hợp chất đúc nhựa có khả năng chống mòn tuyệt vời, ổn định kích thước tốt; bề mặt của sản phẩm mịn màng và bóng. Thời gian lưu trữ là một năm ở nhiệt độ phòng.
Ưu điểm:Kháng mòn rất cao, ổn định kích thước lâu dài tuyệt vời ngay cả ở nhiệt độ cao
Ứng dụng:Chủ yếu được sử dụng cho các bộ phận chống mài mòn xung quanh vòng kẹp bánh xe tiếp xúc, vít, thao tác của các sản phẩm cơ khí và điện.
Dữ liệu kỹ thuật:
|
Tài sản |
Đơn vị |
Tiêu chuẩn thử nghiệm |
PT-205 |
|
Mật độ |
g/cm3 | GB/T1033 | 1.40-1.70 |
|
Thấm nước |
mg | GB/T1034 | ≤ 80 |
|
Sự co lại của khuôn |
% | JB/T3958.2 | 0.60-1.00 |
|
Chân dung tác động Charpy |
kJ/m2 | GB/T1043 | ≥ 6.0 |
|
Độ bền tác động của vết đứt |
kJ/m2 | GB/T1043 | ≥2.2 |
|
Sức mạnh uốn cong |
MPa | GB/T9341 | ≥ 60 |
|
Kháng nổi bề mặt |
Ω | GB/T1410 | ≥ 109 |
|
Kháng khối lượng |
Ω.m | GB/T1410 | ≥ 107 |
|
Nhiệt độ lệch |
°C | GB/T1634 | ≥ 150 |
|
Sức mạnh dielectric |
MV/m | GB/T1408 | ≥ 10 |
PT-205Xây dựngđiều kiện để tiêmtham chiếu)
|
Các thông số đúc phun |
Đơn vị |
Phạm vi |
|||||
|
Nhiệt độ đúc |
°C | 160 ¢ 180 | |||||
|
Nhiệt độ thùng |
Khu vực cho ăn |
°C | 70 ¢ 90 | ||||
|
Khu vực vòi |
°C | 90 ¥ 110 | |||||
|
Áp suất tiêm |
MPa | 60 ¢ 100 | |||||
|
Thời gian khắc phục |
s/mm | 10 ¢20 | |||||
|
Các thông số đúc |
Đơn vị |
Phạm vi |
|||||
|
Nhiệt độ đúc |
°C | 160 ¢ 180 | |||||
|
Áp lực |
MPa | 15 ¢20 | |||||
|
Thời gian khắc phục |
s/mm | 40 ¢ 60 | |||||
