| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | KINTE |
| Chứng nhận: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Số mô hình: | NH6582-2 |
| Số lượng đặt hàng tối thiểu: | 1000kg |
| Giá bán: | negotiable |
| chi tiết đóng gói: | 25kg / bao PE, 875kg / Pallet, 17.500kg / 20GP |
| Thời gian giao hàng: | 10 ngày làm việc |
| Điều khoản thanh toán: | L / C, D / P, T / T |
| Khả năng cung cấp: | 80.000 tấn mỗi năm |
| Loại đóng rắn: | Polyester / Primid trong Tỷ lệ 95: 5 | Thời gian đóng rắn: | 180 ℃ × 10 phút |
|---|---|---|---|
| Giá trị axit (mgKOH / g): | 30 ~ 35 | Độ nhớt (mPa · s / 200 ℃): | 4600 ~ 6000 |
| Điểm làm mềm (℃): | 100 ～ 110 | <i>Glass Transition Temp.</i> <b>Kính chuyển nhiệt độ.</b> <i>(℃)</i> <b>(℃)</b>: | ～ 61 |
| Tính chất: | Tính chất cơ học tuyệt vời | Ứng dụng: | Đối với Sơn tĩnh điện 95: 5 Primid XL 552 |
| Làm nổi bật: | Polyester HAA Resin,180 độ Cure HAA Resin,Primid Powder Coating HAA Resin |
||
95/5 Polyester HAA Resin, 180 độ Cure với khả năng chống ố vàng tốt cho sơn tĩnh điện Primid
◎ Giới thiệu
NH-6582-2 là một loại nhựa polyester cacboxyl bão hòa được thiết kế cho lớp sơn tĩnh điện 95: 5 Primid XL 552 được đóng rắn ở 180 ℃.
Sơn tĩnh điện là chất phủ nhựa tổng hợp dạng bột rắn bao gồm nhựa rắn, bột màu, chất độn và phụ gia.Khác với các loại sơn phủ dung môi thông thường và sơn phủ gốc nước, môi trường phân tán của nó không phải là dung môi và nước, mà là không khí.Nó có các đặc điểm không ô nhiễm dung môi, 100% tạo màng và tiêu thụ năng lượng thấp.Tuy nhiên, sơn tĩnh điện dễ hình thành lỗ kim so với sơn lỏng, điều này ảnh hưởng đến hiệu suất và hiệu suất của màng.Để giải quyết các vết lỗ kim, người ta dùng benzoin để tẩy dầu mỡ, tuy nhiên benzoin khử được các vết lỗ kim nên cũng dễ khiến màng sơn bị ố vàng.
Trong khi NH-6582-2 có thể giải quyết hai vấn đề trên, sẽ không có lỗ kim trong quá trình hình thành màng, đồng thời có hiệu quả chống ố vàng tốt.
◎ Tính năng cơ bản
Tính chất cơ học tuyệt vời
Chống ố vàng tốt
Không có lỗ kim trong màng dày
Khả năng chống chịu thời tiết tốt và ổn định lưu trữ
◎ Đề xuất công thức:NH-6582 / HAA
| NH-6582 | Primid XL-552 | Chất làm đầy ＆ sắc tố | Đại lý san lấp mặt bằng | Benzoin | 701 | 703 |
| 566 | 34 | 380 | số 8 | 4 | 4 | 4 |
◎ Thông số kỹ thuật I

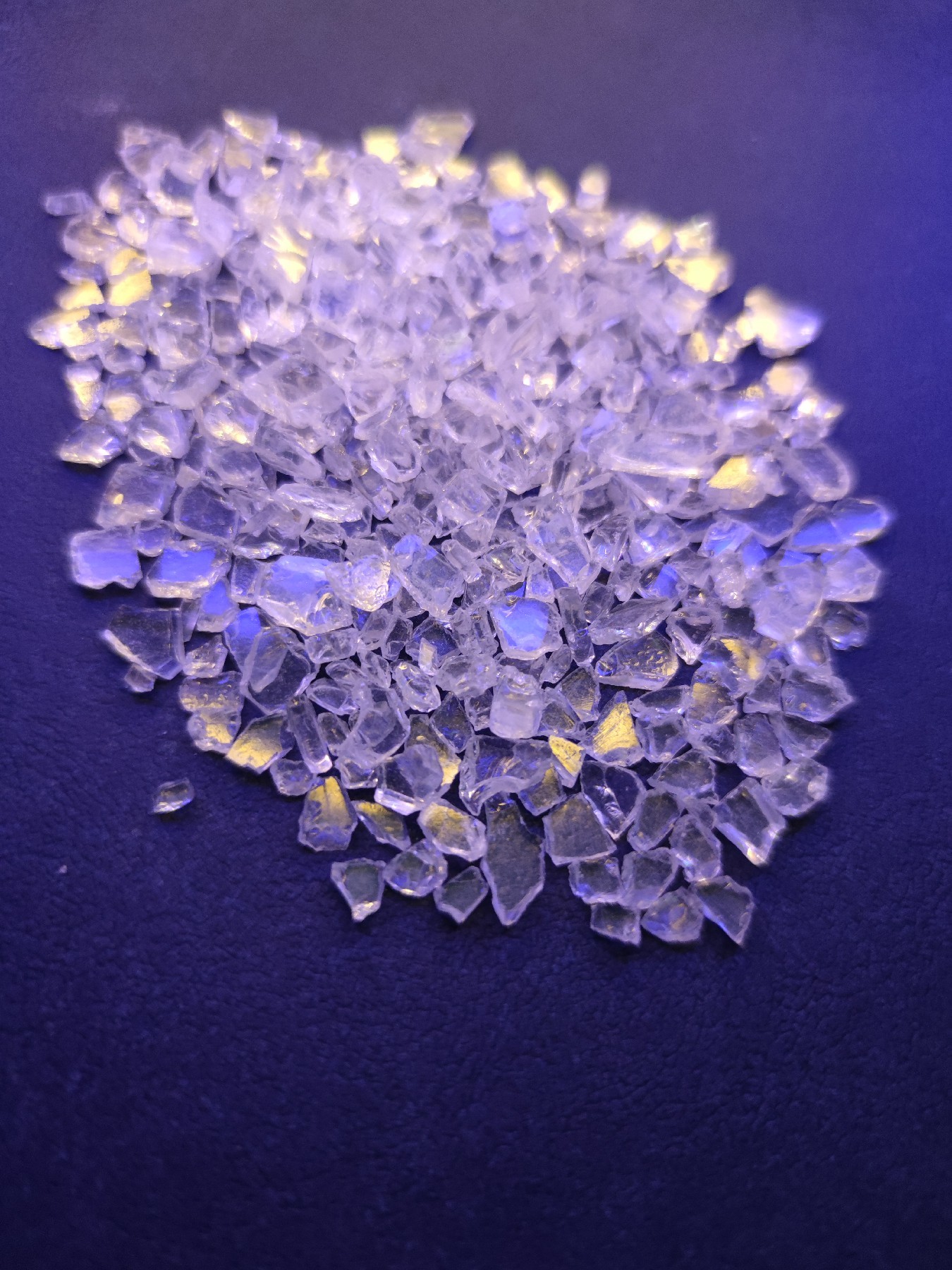

| Xuất hiện | Vảy trong suốt màu trắng hoặc vàng nhạt |
| Màu (50% DMF) | tối đa: 2 |
| Số axit (mgKOH / g) | 30 ～ 35 |
| Điểm làm mềm (℃) | 100 ～ 110 |
| Kính chuyển nhiệt độ.(℃) | ～ 61 |
| Độ nhớt nóng chảy (200 ℃, hình nón / tấm, mPa · s) | 5400 ± 800 |
| Khả năng phản ứng ở 180 ℃ (s, 5% XL552) | 185 ± 35 |
| Yêu cầu chữa bệnh | 180 ℃ × 10 phút |
| Bao bì | Túi PE, Khối lượng tịnh 25kg ± 0,1kg / bao |
◎ Thông số kỹ thuật II
| Điều kiện đùn | Máy đùn hai trục vít | |
| Vùng I: 90 ～ 110 ℃ | Vùng II: 110 ～ 120 ℃ | |
| Tốc độ của cuộc cách mạng | 500 ～ 1200 vòng / phút | |
| Độ mịn của bột | ＜ 100μm | |
| Điều kiện ứng dụng | Phun tĩnh điện với | 40 ～ 70KV |
| Độ dày màng sơn | 50 ～ 70μm | |
| Thép cán nguội đã tẩy dầu mỡ | 0,5mm | |
| Thuộc tính phim | Thời gian gel (180 ℃, giây) | 120 ~ 200 |
| Dòng chảy ngang (180 ℃, mm) | 23 ~ 27 | |
| Bóng (60 °) | ≥85% | |
| Uốn (φ1mm) | Đi qua | |
| Keo (1mm, lớp) | 0 | |
| Độ cứng bút chì | ≥1H | |
| Tác động (50cm) | Đi qua | |
◎ Thêm mã
| Mã số | Tỉ lệ | Chu kỳ chữa bệnh | Giá trị axit (mgKOH / g) | Độ nhớt (mPa.s / 200 ℃) | Tg (℃) | Khả năng phản ứng (s / 180 ℃) | Tính chất |
| NH6582 | 95/5 | 180 ℃ * 10 phút | 30 ~ 35 | 4600 ~ 6000 | ~ 61 | 150 ~ 220 | Ổn định lưu trữ tốt, tính chất cơ học tuyệt vời và độ bền ngoài trời tốt. |
| NH6583 | 95/5 | 180 ℃ * 10 phút | 30 ~ 35 | 2500 ~ 3500 | ~ 56 | 200 ~ 290 | Độ chảy rất tốt, tính chất cơ học tuyệt vời và không có lỗ kim trong màng dày. |
| NH6584 | 95/5 | 180 ℃ * 10 phút | 30 ~ 36 | 2200 ~ 4200 | ~ 60 | 200 ~ 400 | Lưu lượng vượt trội, đặc tính cơ học tuyệt vời, tiết kiệm chi phí. |
| NH6586-2 | 95/5 | 180 ℃ * 10 phút | 30 ~ 35 | 3000 ~ 4000 | ~ 59 | 280 ~ 480 | Ổn định lưu trữ tốt, lưu lượng và tính chất cơ học tuyệt vời. |
| NH6587 | 95/5 | 180 ℃ * 10 phút | 30 ~ 36 | 5000 ~ 7000 | ~ 67 | 120 ~ 280 | Tính ổn định lưu trữ và các đặc tính cơ học tuyệt vời, độ bền và lưu lượng ngoài trời tốt. |
◎ Nhận xét:Tất cả các loại nhựa polyester có thể được tùy chỉnh thành Không thiếc (A), đầu đốt chống khí đốt (G), súng bắn tribo (T) và chống nở (F).

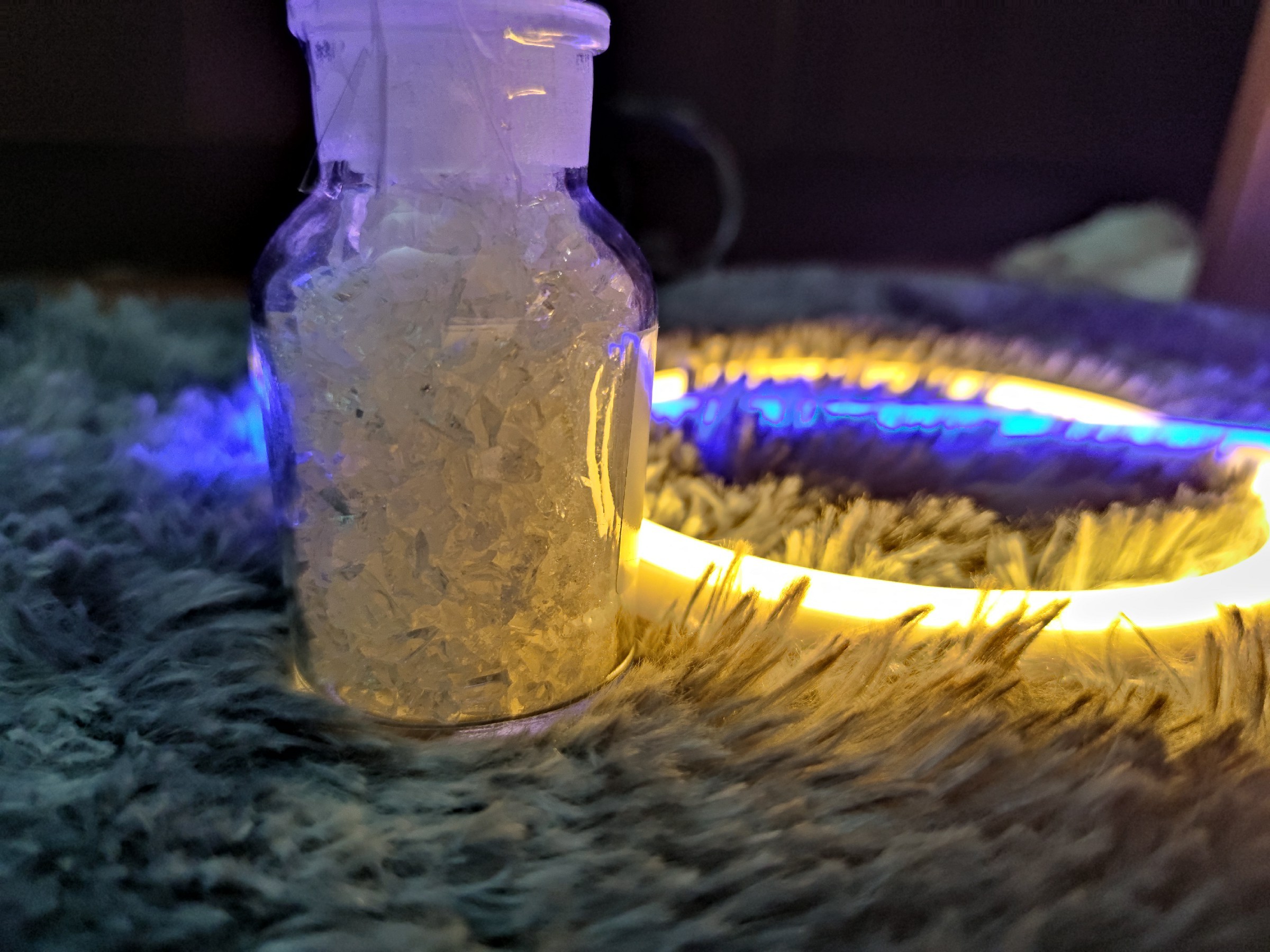

◎ Sản phẩm trưng bày
