| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | KINTE |
| Chứng nhận: | ISO90001, ISO14000, Reach, Qualicoat, ROHS |
| Số mô hình: | NH6562 |
| Số lượng đặt hàng tối thiểu: | 1000kg |
| Giá bán: | negotiable |
| chi tiết đóng gói: | 80.000 tấn mỗi năm |
| Thời gian giao hàng: | 10 ngày làm việc |
| Điều khoản thanh toán: | L / C, D / P, T / T |
| Khả năng cung cấp: | 25kg / bao PE, 875kg / Pallet, 17.500kg / 20GP |
| Hệ thống chữa bệnh: | 95: 5 Polyester / HAA | tình trạng chữa bệnh: | 160 ℃ × 10 phút |
|---|---|---|---|
| Số axit (mgKOH / g): | 30 ~ 35 | Độ nhớt (mPa · s / 200 ℃): | 3700 ± 600 |
| Tg (℃): | ~ 53 | Khả năng phản ứng ở 180 ℃ (s, 5% T105): | 210 ± 30 |
| Tính chất: | San lấp mặt bằng xuất sắc và khả năng chống chịu thời tiết tốt | Ứng dụng: | Đối với hệ thống sơn tĩnh điện Polyester / Primid |
| Làm nổi bật: | HAA Polyester Resin,160 độ Polyester Resin |
||
Nhựa Polyester 160 độ xử lý, Nhựa Polyester 95: 5 HAA với khả năng san lấp mặt bằng xuất sắc
◎ Giới thiệu
NH6562 là một loại nhựa polyeste cacboxyl bão hòa dùng cho hệ thống sơn tĩnh điện polyester / primid theo tỷ lệ 95: 5.
Là loại sơn phủ rắn không dung môi, sơn tĩnh điện hầu như không phát thải VOC và giảm thiểu ô nhiễm môi trường.Trong số đó, hệ thống polyester / hydroxyalkyl amide (HAA) không gây nguy hại đến sức khỏe con người do không độc hại của HAA và có ưu điểm là thân thiện với môi trường hơn.
Tuy nhiên, nhiệt độ đóng rắn của hầu hết các hệ thống trong sơn tĩnh điện là 180-200 ° C, và nhiệt độ cao có nghĩa là tiêu thụ năng lượng cao hơn, không có lợi cho việc tiết kiệm năng lượng.NH6562 có thể đạt được đóng rắn ở nhiệt độ thấp, không chỉ có thể giảm tiêu thụ năng lượng nhiều hơn và tiết kiệm nhiều năng lượng để giảm đáng kể chi phí, mà còn mở rộng lĩnh vực ứng dụng của sơn tĩnh điện.
◎ Tính năng cơ bản
San lấp mặt bằng xuất sắc
Tính chất cơ học tuyệt vời
Chống chịu thời tiết tốt
Thích hợp để đóng rắn ở nhiệt độ thấp ở 160 ℃
◎ Đề xuất công thức:NH3295H — TGIC
| NH-6562 | XL-552 | Chất làm đầy | Tác nhân dòng chảy | Benzoin | 701 | 703 |
| 566 | 34 | 380 | số 8 | 4 | 4 | 4 |
◎ Thông số kỹ thuật I

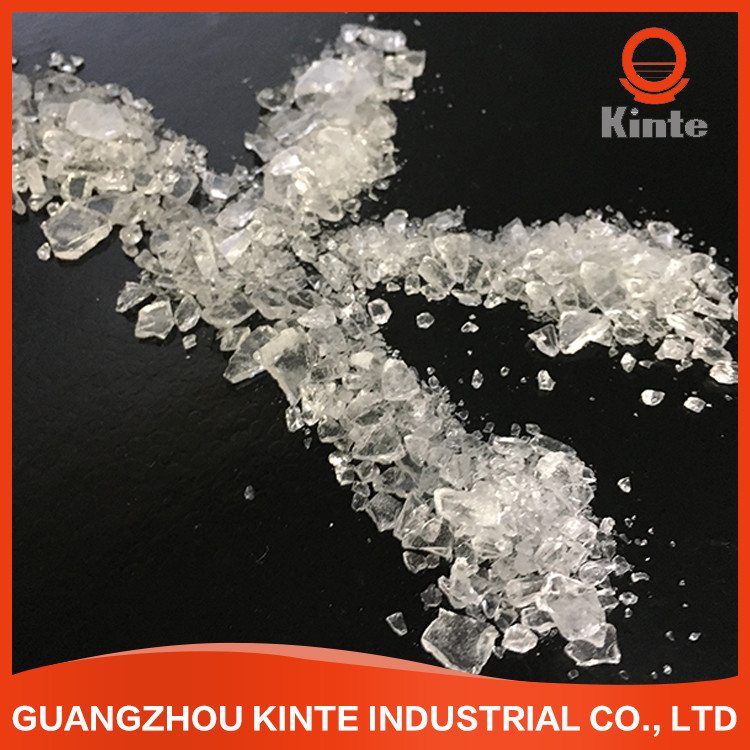

| Xuất hiện | Vảy trong suốt màu trắng hoặc vàng nhạt |
| Màu (50% DMF) | tối đa: 2 |
| Số axit (mgKOH / g) | 30 ～ 35 |
| Điểm làm mềm (℃) | 95 ～ 105 |
| Kính chuyển nhiệt độ.(℃) | ～ 53 |
| Độ nhớt nóng chảy (200 ℃, hình nón / tấm, mPa · s) | 3200 ～ 4400 |
| Khả năng phản ứng ở 180 ℃ (s, 5% T105) | 180 ～ 240 |
| Yêu cầu chữa bệnh | 160 ℃ × 10 phút |
| Bao bì | Túi PE, Khối lượng tịnh 25kg ± 0,1kg / bao |
◎ Thông số kỹ thuật II
| Điều kiện đùn | Máy đùn hai trục vít | |
| Vùng I: 90 ～ 110 ℃ | Vùng II: 110 ～ 120 ℃ | |
| Tốc độ của cuộc cách mạng | 500 ～ 1200 vòng / phút | |
| Độ mịn của bột | ＜ 100μm | |
| Điều kiện ứng dụng | Phun tĩnh điện với | 40 ～ 70KV |
| Độ dày màng sơn | 50 ～ 100μm | |
| Thép cán nguội đã tẩy dầu mỡ | 0,5mm | |
| Thuộc tính phim | Thời gian gel (180 ℃, giây) | 160 ~ 220 |
| Dòng chảy ngang (180 ℃, mm) | 25 ~ 29 | |
| Bóng (60 °) | ≥85% | |
| Uốn (φ1mm) | Đi qua | |
| Keo (1mm, lớp) | 0 | |
| Độ cứng bút chì | ≥1H | |
| Tác động (50cm) | Đi qua | |
◎ Thêm mã
| Mã số | Tỉ lệ | Chu kỳ chữa bệnh | Giá trị axit (mgKOH / g) | Độ nhớt (mPa.s / 200 ℃) | Tg (℃) | Khả năng phản ứng (s / 180 ℃) | Tính chất |
| NH6562 | 95/5 | 160 ℃ * 10 phút | 30 ~ 35 | 3200 ~ 4400 | ~ 53 | 180-240 | Đối với các loại bột sơn có độ chảy thấp và có độ chảy tốt. |
| NH6563 | 95/5 | 160 ℃ * 15 phút | 30 ~ 34 | 3100 ~ 4500 | ~ 58 | 150-210 | Đối với các loại sơn bột có độ chảy và tính chất cơ học thấp. |
| NH6566 | 95/5 |
155 ℃ × 15 phút Hoặc 180 ℃ × 6 phút
|
32 ～ 38 | 3500 ~ 5500 | ～ 57 | 190-310 | Đối với các loại sơn tĩnh điện có khả năng nướng thấp hoặc đóng rắn nhanh với độ ổn định lưu trữ tốt và độ bền ngoài trời. |
◎ Nhận xét:Tất cả các loại nhựa polyester có thể được tùy chỉnh thành Không thiếc (A), đầu đốt chống khí đốt (G), súng bắn tribo (T) và chống nở (F).
◎ Sản phẩm trưng bày
