| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | KINTE |
| Chứng nhận: | Rosh, Reach, ISO90001, ISO14000 ROHS, OHSMS18001 |
| Số mô hình: | ES-BL10724-S9 |
| Số lượng đặt hàng tối thiểu: | 100kg |
| Giá bán: | negotiable |
| chi tiết đóng gói: | 20Kg mỗi hộp |
| Thời gian giao hàng: | trong vòng 10 ngày làm việc |
| Điều khoản thanh toán: | L / C, D / P, T / T |
| Khả năng cung cấp: | 500 tấn mỗi tháng |
| Loại sản phẩm: | Sơn tĩnh điện Epoxy ngoại quan kết hợp (FEB) | Màu sắc: | Nhiều loại, tùy thuộc vào nhu cầu của người dùng |
|---|---|---|---|
| Bề mặt phim: | Phẳng, màu đồng nhất, không có bong bóng, không có vết nứt | Thuận lợi: | Khả năng chống rối loạn cathode tuyệt vời |
| Ứng dụng: | Đường ống kim loại chôn vùi, Van kết nối đường ống, v.v. | Thủ công ứng dụng: | Phun tĩnh điện và phun nhiệt |
| Điều kiện đóng rắn: | 160 ° C ~ 190 ° C / 10 ~ 20 phút | Hạn sử dụng: | 6 tháng dưới 25 ° C |
| Làm nổi bật: | Sơn tĩnh điện Epoxy FEB liên kết kết hợp,sơn tĩnh điện Epoxy FEB chống ăn mòn,sơn tĩnh điện nhựa epoxy Rosh |
||
Chống ăn mòn tuyệt vời, sơn tĩnh điện Epoxy FEB liên kết kết hợp cho thép ống thép thanh
◎ Giới thiệu
Sản phẩm này là một loại bột nhiệt rắn thân thiện với môi trường bao gồm nhựa epoxy bisphenol A nhiệt rắn và chất đóng rắn phenolic làm phần thân chính tạo màng, bột vi silicon, bari sulfat và titan đioxit làm thành phần phụ, được bổ sung bởi một số lượng nhỏ phụ gia và chất màu lớp áo.Sản phẩm có thể được sơn bằng cách phun tĩnh điện và nhúng tầng sôi.Trong quá trình phun, bạn có thể chọn phun một lần và đóng rắn để tạo màng, hoặc có thể chọn phun lần hai để tạo màng.
◎ Trường ứng dụng
Sản phẩm này là sơn tĩnh điện chống ăn mòn đóng rắn nhanh, có thể bảo vệ chống ăn mòn chất lượng cao cho đường ống kim loại chôn, van kết nối đường ống, đầu nối đường ống nước, v.v.
◎ Tính năng sản phẩm
1. Nó được thiết kế đặc biệt để chống ăn mòn đường ống, đáp ứng các yêu cầu vệ sinh và an toàn của các sản phẩm lội nước (ống nước, van), và có các đặc tính vật lý tuyệt vời và chống ăn mòn hóa học.
2. Nó có thể đạt được đóng rắn nhanh chóng ở 160 ° C, hiệu quả sản xuất cao, bảo vệ môi trường và tiết kiệm năng lượng.
3. Lớp phủ xuất hiện, san lấp mặt bằng tốt
4. Có khả năng chống xáo trộn cực âm tuyệt vời.
◎ Chỉ số thuộc tính bột
| vật phẩm | Tiêu chuẩn kiểm tra | Chỉ số kiểm tra |
| Dạng bột | Kiểm tra trực quan | Bột rời |
| Phân bố kích thước hạt% | ISO 130-13: 2001 | Bột rây 150μm ≤ 3.0 |
| Bột sàng 250μm ≤ 0,2 | ||
| Thời gian đóng rắn (180 ℃) phút | SY / T 0315-2005 Phụ lục A |
≤ 3 |
| Mật độ g / cm3 | GB / T4472-84 | 1,3 ~ 1,5 |
| Bay hơi | GB / T6554-86 | ≤ 0,5% |
| Nhiệt của phản ứng △ HJ / g | SY / T 0315-2005 Phụ lục A | ≥ 45 |
| Nội dung từ tính% | GB / T 6570 | Lớp bên trong ≤ 0,002 |
◎ Chỉ số thuộc tính phim
| vật phẩm | Tiêu chuẩn kiểm tra | Chỉ số kiểm tra |
| Hình thức phim | Kiểm tra trực quan | Bằng phẳng, màu sắc đồng nhất, không có bong bóng, không có vết nứt và khoang co ngót, cho phép có vỏ cam nhẹ |
| Bóng 60 ° | GB / T 9754-2007 | 20 ~ 90GU |
| Nhiệt của phản ứng △ HJ / g | SY / T 0315-2005 Phụ lục A | ≥ 45 |
| Độ lệch cathode (65 ℃, 30d, -1,5v) mm | SY / T 0315-2005 Phụ lục C | ≤ 15 |
| Lượng nhiễu âm cực (65 ℃, 48h, -1,5v) mm | SY / T 0315-2005 Phụ lục C | ≤ 6 |
| Độ xốp bề mặt liên kết (Lớp) | SY / T 0315-2005 Phụ lục D | 1 ~ 4 |
| Phần xốp (Lớp) | SY / T 0315-2005 Phụ lục D | 1 ~ 4 |
| Chống va đập 10J | SY / T 1038 Phụ lục E | Không rò rỉ |
| Độ kết dính (Phương pháp Cắt chéo) | SY / T 0315-2005 Phụ lục G | ≤ 2 |
| Cường độ điện KV / mm | GB / T 1408,1 | ≥ 30 |
| Điện trở suất âm lượng Ω · m | GB / T 1410 | ≥ 1013 |
| Kháng hóa chất | SY / T 0315-2005 Phụ lục I | Đi qua |
| Chống mài mòn (Phương pháp mài mòn rơi) L / μm | SY / T 0315-2005 Phụ lục J | ≥ 3 |
◎ Tham khảo lớp phủ
1. Phương pháp phun: chủ yếu sử dụng phương pháp phun tĩnh điện và phun nhiệt, và cũng có thể sử dụng phương pháp phun tầng sôi.
2. Loại bỏ và làm khô dầu: Nói chung, bề mặt của đường ống được đốt để loại bỏ vết dầu và hơi ẩm.
3. Bắn nổ hoặc phun cát: chất lượng xử lý bề mặt phải đạt mức Sa2 1/2, độ sâu mẫu neo nằm trong khoảng 40 ~ 100 um, và cần được làm sạch và phun trong vòng 8 giờ sau khi xử lý.
4. Nhiệt độ gia nhiệt sơ bộ: Nhiệt độ gia nhiệt sơ bộ của chất nền nên được kiểm soát ở 220 ~ 260 ° C và thời gian gia nhiệt sơ bộ phải là 20 ~ 30 phút (theo kích thước của chất nền phôi như đường ống, van, v.v. , thực hiện các điều chỉnh tương ứng).
5. Điều kiện đóng rắn: 160 ° C ~ 190 ° C / 10 ~ 20 phút (theo kích thước của bề mặt phôi như đường ống và van, thực hiện các điều chỉnh tương ứng).
6. Phủ bột Epoxy: Sau khi phôi được làm nóng trước và xuất xưởng, nó được phun trực tiếp khi còn nóng, sau đó được đưa đến lò đóng rắn để gia nhiệt và đóng rắn sau khi phun nhiệt.Độ dày khuyến nghị của lớp phủ là 250 ~ 500um.
7. Phát hiện rò rỉ: Sử dụng thiết bị phát hiện rò rỉ tia lửa điện để phát hiện rò rỉ trên toàn bộ lớp phủ của mỗi ống khi nhiệt độ lớp phủ thấp hơn 100 ° C và điện áp là 5V / um.
◎ Biện pháp phòng ngừa
1. Kích thước hạt của bột tương ứng với các phương pháp phủ khác nhau sẽ khác nhau, vui lòng đặt trước yêu cầu.
2. Độ dày phun khác nhau sẽ ảnh hưởng đến màu sắc, độ bóng, vẻ ngoài, v.v.
◎ Vận chuyển và lưu trữ
1. Đóng gói trong thùng carton, trọng lượng tịnh 20Kg.
2. Hàng không nguy hiểm, không có yêu cầu vận chuyển đặc biệt.
3. Bảo quản ở nơi khô mát dưới 25 ° C.
4. Thời hạn sử dụng là 6 tháng.
◎ An toàn và Sức khỏe
Các sản phẩm đáp ứng các yêu cầu của ROSH và REACH, và đáp ứng các yêu cầu của GB / T 17219, tiêu chuẩn vệ sinh và an toàn cho các sản phẩm liên quan đến nước.

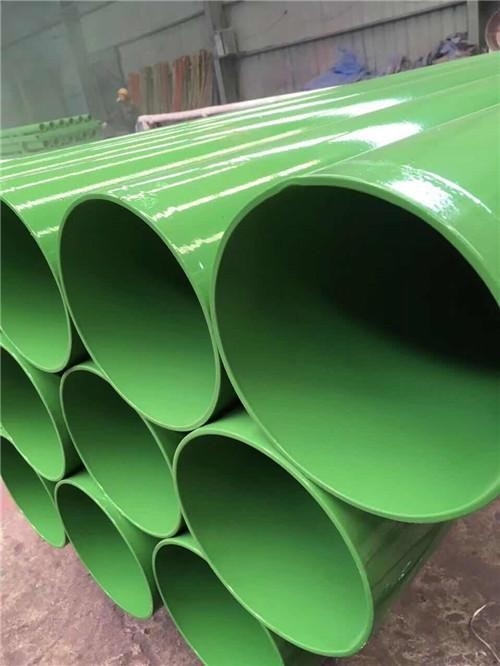

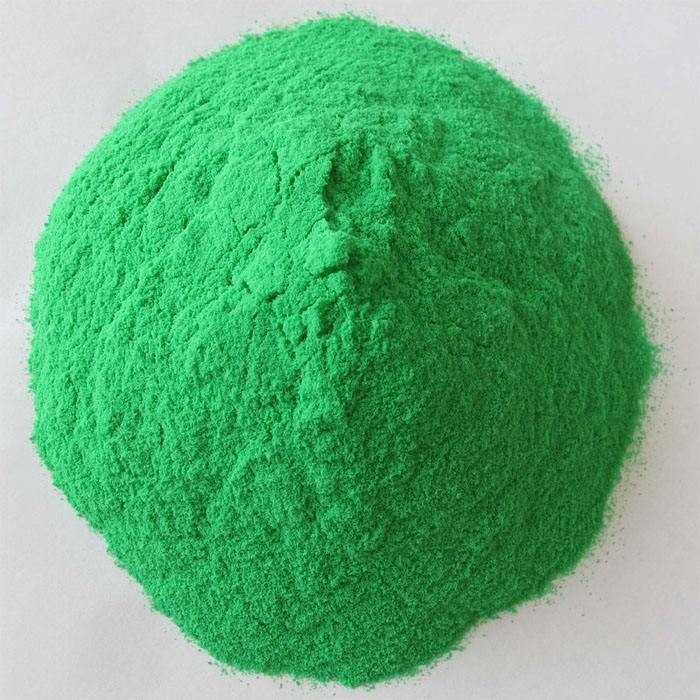

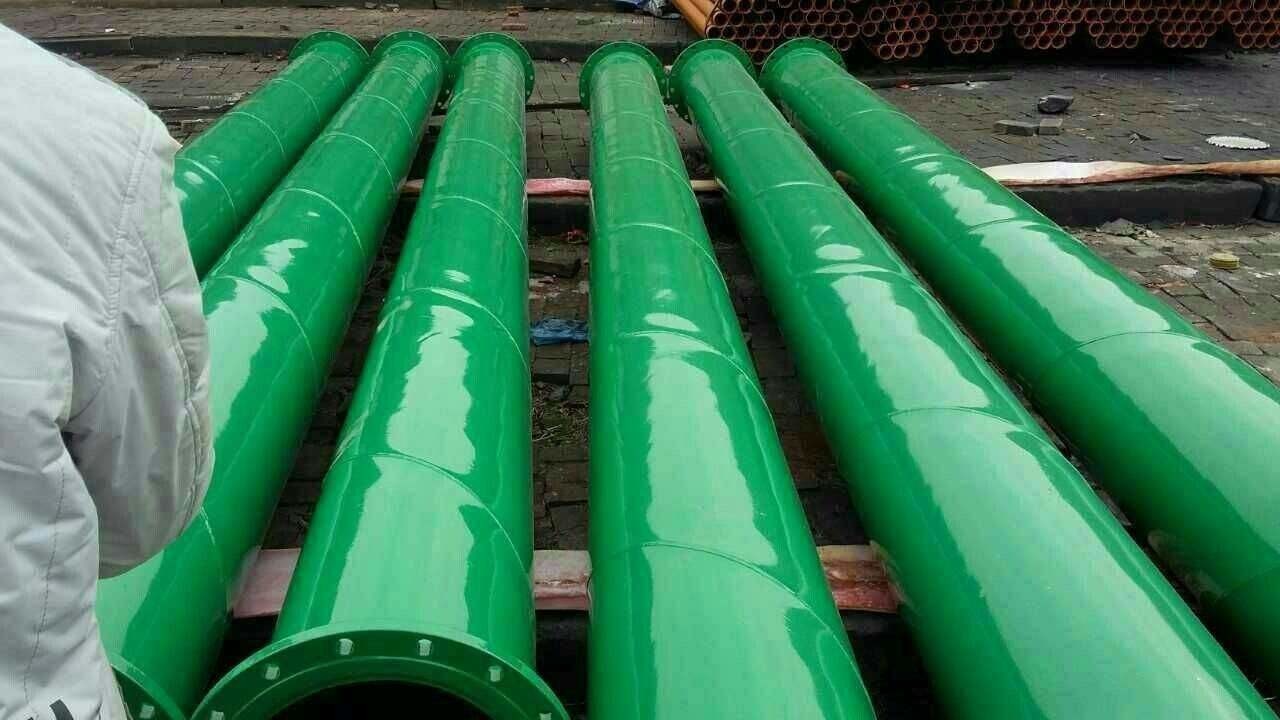

◎ Sản phẩm trưng bày
