| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | KINTE |
| Chứng nhận: | Qualicoat, Reach, ROHS, 16949, ISO90001, ISO14000 |
| Số mô hình: | JW-A1701B |
| Số lượng đặt hàng tối thiểu: | 100kg |
| Giá bán: | negotiable |
| chi tiết đóng gói: | 20kg hoặc 25kg mỗi thùng |
| Thời gian giao hàng: | trong vòng 10 ngày làm việc |
| Điều khoản thanh toán: | L / C, D / P, T / T |
| Khả năng cung cấp: | 500 tấn mỗi tháng |
| Màu sắc: | Matt đen | Sự xuất hiện: | Mịn và phẳng |
|---|---|---|---|
| Thuận lợi: | Tính chất vật lý tốt và kháng hóa chất | ứng dụng: | Bảo vệ trung tâm bánh xe bên trong |
| Thủ công ứng dụng: | Phương pháp phun sơn tĩnh điện (50-80Kv) | Điều kiện đóng rắn: | 180 ° C / 8-15 phút (Nhiệt độ thực tế của phôi) |
| Độ dày màng: | 80 ~ 100 μm | Kho: | 6 tháng trong điều kiện khô mát dưới 28 ° C |
| Làm nổi bật: | Sơn tĩnh điện bánh xe đen mờ,Sơn tĩnh điện 180 độ Cure,Sơn tĩnh điện 100μm |
||
180 độ Cure Wheel Hub Sơn tĩnh điện, Sơn tĩnh điện bánh xe mờ đen
◎ Giới thiệu
Sơn truyền thống có chứa dung môi hữu cơ (VOC) có hại cho môi trường.Sơn tĩnh điện không chứa bất kỳ dung môi hữu cơ nào và là chất dạng bột với ưu điểm là không phát thải VOC, là một trong những lựa chọn tốt nhất để thay thế sơn truyền thống.Ngoài ra, khi các quốc gia ngày càng chú trọng hơn đến vấn đề bảo vệ môi trường, sơn tĩnh điện là một trong những xu hướng phát triển trong tương lai của ngành sơn phủ.
Trong lĩnh vực ô tô, sơn tĩnh điện đế bánh xe thay đổi từ 4 lớp sơn truyền thống thành 3 lớp sơn, hủy bỏ lớp sơn nền và sử dụng bột nền tích hợp mặt đáy đã trở thành một hướng phát triển mới.Với việc sử dụng quy trình này, các đặc tính không VOC của sơn tĩnh điện có thể giảm lượng khí thải VOC khoảng 20% trong toàn bộ quá trình sơn phủ, giảm các quy trình sơn phủ, tăng hiệu quả và tăng năng suất.
Lớp sơn tĩnh điện đế bánh xe do KINTE phát triển có độ phẳng cao và độ thoáng khí tốt.Nó phù hợp để đóng rắn ở 180 ° C, có thể làm giảm đáng kể mức tiêu thụ năng lượng và chi phí sản xuất của các nhà sản xuất.Sản phẩm này có các đặc tính vật lý và khả năng chống hóa chất tốt, và có thể đáp ứng các yêu cầu của các nhà sản xuất bánh xe khác nhau về san lấp mặt bằng cao, nhiệt độ nướng thấp, kháng hóa chất tốt và các đặc tính vật lý tuyệt vời.
◎ Ưu điểm
1. Chống trầy xước tốt hơn.Bề mặt của trục bánh xe hợp kim nhôm hầu hết là bề mặt đúc nhám.Bởi vì bột không có dung môi, nó cho thấy "đặc tính lấp đầy và che giấu" tốt, và được áp dụng cho lớp phủ đầu tiên của trục bánh xe để che phủ các khuyết tật trên bề mặt.
2. Khả năng chống đá tốt hơn.Vì không chứa dung môi nên sơn tĩnh điện không dễ chảy xệ, và dễ đạt được "độ dày màng một lớp cao".So với quy trình sơn lỏng nhiều lớp phức tạp, sơn lót bột một lớp cho thấy khả năng chống bám đá tốt hơn.
◎ Trường ứng dụng
Một loạt các trung tâm bánh xe ô tô cho các yêu cầu và đặc tính lớp phủ khác nhau.
◎ Chỉ số thuộc tính
| Tính chất | Phương pháp kiểm tra | Kết quả kiểm tra |
| Màu sắc | Kiểm tra trực quan | Đen |
| Xuất hiện | Kiểm tra trực quan | Mịn và phẳng |
| Bóng | GB / T 9754-2007 | 15-25 (60 °) |
| Kết dính | GB / T 9286-1998 | Lớp 0 |
| Độ cứng | GB / T 6739-2006 | H (Độ cứng bút chì) |
| Chống va đập | GB / T 1732-1993 | 50kg · cm |
| Uyển chuyển | GB / T 1731-1993 | 2mm |
| CASS | GB / T 10125 | 240 giờ trôi qua |
| Chống nước | GB / T 1733-1993 | 240 giờ trôi qua |
| Xịt muối | GB / T 1771-2007 | 1000 giờ trôi qua |

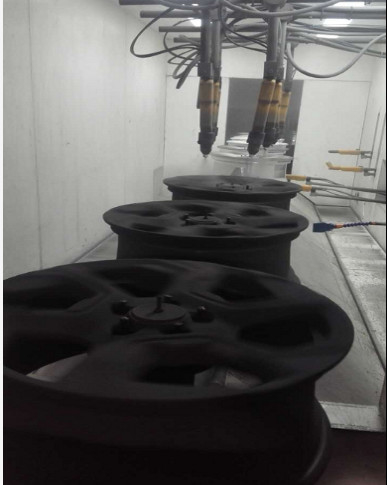

◎ Thông số quá trình phun
Thủ công ứng dụng: Phương pháp phun tĩnh điện (50-80Kv)
Độ ẩm của Môi trường làm việc Phun: ≤ 85%
Môi trường làm việc phun Nhiệt độ: 0 ° C - 35 ° C
Áp suất không khí cung cấp bột: 0,2 ~ 0,4MPa
Áp suất không khí phun ra: 0,01 ~ 0,1MPa
Khoảng cách giữa phôi và vòi phun: 20 ~ 30cm
Điều kiện nướng đề xuất: 180 ° C / 8-15 phút (Nhiệt độ thực tế của phôi)
Các hợp chất hữu cơ dễ bay hơi: Về cơ bản là không
Mật độ: 1,2-1,7 g / cc
Diện tích lớp phủ lý thuyết: 9-12m2/Kilôgam
An toàn nổ do bụi: Điểm bốc cháy 470 ° C, giới hạn nổ: 20 ~ 30 g / m3
Thời hạn sử dụng: 28 ° C / 6 tháng
Vệ sinh và An toàn: Người vận hành nên đeo khẩu trang chống bụi và cố gắng giảm thiểu sự tiếp xúc lâu dài giữa da và lớp sơn tĩnh điện.Lớp phủ dính trên da có thể được rửa sạch bằng xà phòng.

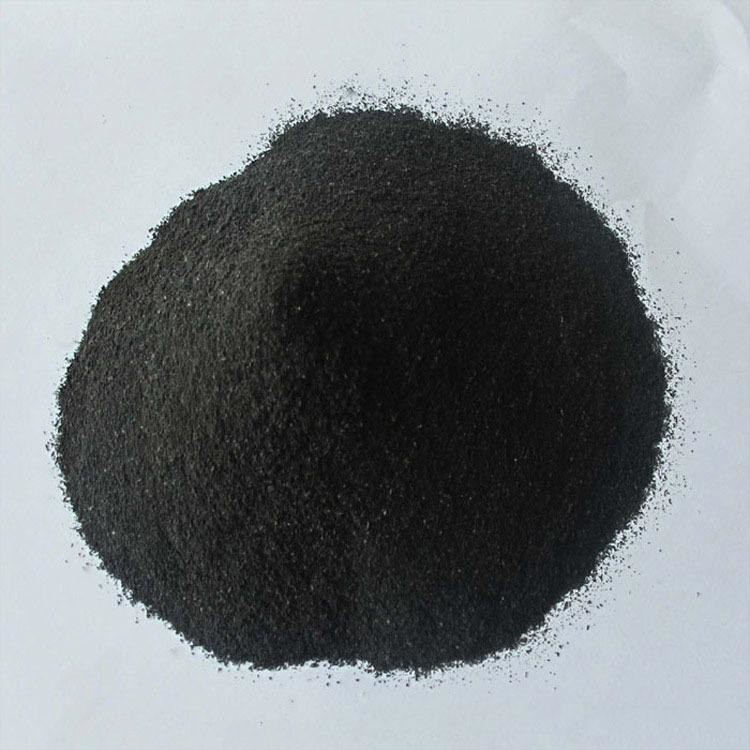

◎ Triển lãm Sản phẩm
