| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | KINTE |
| Chứng nhận: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| Số mô hình: | NH3385 |
| Số lượng đặt hàng tối thiểu: | 500kg |
| Giá bán: | negotiable |
| chi tiết đóng gói: | 25kg / bao PE, 875kg / Pallet, 17.500kg / 20GP |
| Thời gian giao hàng: | 10 ngày làm việc |
| Điều khoản thanh toán: | L / C, D / P, T / T |
| Khả năng cung cấp: | 80.000 tấn mỗi năm |
| Hệ thống chữa bệnh: | 93: 7 TGIC chữa bệnh | Điều kiện chữa bệnh: | 200 ° C / 10 phút |
|---|---|---|---|
| Giá trị axit (mgKOH / g): | 30 ~ 35 | Độ nhớt (mPa · s / 200 ° C): | 5500 ~ 7500 |
| Tg (° C): | ~ 63 | Khả năng phản ứng (s / 180 ° C): | 70-130 |
| Tính chất: | Tính chất cơ học tốt | Ứng dụng: | Thích hợp cho các sản phẩm công nghiệp nói chung |
| Làm nổi bật: | 200 ° C / 10 phút TGIC Polyester Resin,Texture Powder Coatings TGIC Polyester Resin |
||
TGIC Bảo dưỡng 93/7 Polyester Resin cho Sơn bột kết cấu cát
93: 7 TGIC Cure Polyester Resin NH3385 với các biện pháp cơ học tốt cho kết cấu cátSơn tĩnh điệnS
NH3385 là một loại nhựa polyester cacboxyl bão hòa dùng cho các ứng dụng của hệ thống sơn tĩnh điện polyester / TGIC.Thích hợp cho sơn tĩnh điện kết cấu cát.
Lớp phủ bột được chuẩn bị bằng cách trộn nhựa thông, bột màu và chất độn, chất đóng rắn và các chất phụ gia khác theo một tỷ lệ nhất định, sau đó bằng cách ép đùn nóng, nghiền và sàng lọc.Chúng được bảo quản ổn định ở nhiệt độ phòng.Sau khi phun sơn tĩnh điện hoặc lớp phủ nhúng tầng sôi, chúng được gia nhiệt, nung, nấu chảy và đóng rắn để tạo thành màng phẳng và sáng vĩnh viễn, để đạt được mục đích trang trí và chống ăn mòn.
◎Đề xuất công thức:NH3385 — TGIC
| NH3385 | TGIC | BaSO4 | Phụ gia kết cấu cát | Bentonite | Muội than |
| 558 | 42 | 389 | 2 | 3 | 6 |
◎Tính năng cơ bản:
Chi phí thấp
Hiệu ứng kết cấu cát tốt
Tính chất cơ học tốt
Ổn định lưu trữ tốt
◎Thông số kỹ thuật I:
| Vẻ bề ngoài | Vẩy trong suốt màu trắng hoặc vàng nhạt |
| Màu (50% DMF) | tối đa: 1 |
| Số axit (mgKOH / g) | 30 ～ 35 |
| Điểm làm mềm (℃) | 103 ～ 113 |
| Kính chuyển nhiệt độ.(℃) | ～ 63 |
| Độ nhớt nóng chảy (200 ℃, hình nón / tấm, mPa · s) | 5500 ～ 7500 |
| Khả năng phản ứng ở 180 ℃ (s, 7% TGIC) | 70 ～ 130 |
| Yêu cầu chữa bệnh | 200 ℃ × 10 ~ 20 phút |
| Bao bì | Túi PE, Khối lượng tịnh 25kg ± 0,1kg / bao |
◎Thông số kỹ thuật II:
| Điều kiện đùn | Máy đùn hai trục vít | |
| Vùng I: 90 ～ 110 ℃ | Vùng II: 110 ～ 120 ℃ | |
| Tốc độ của cuộc cách mạng | 500 ～ 1200 vòng / phút | |
| Độ mịn của bột | ＜ 100μm | |
| Điều kiện ứng dụng | Phun sơn tĩnh điện với | 40 ～ 70KV |
| Độ dày màng sơn | 50 ～ 100μm | |
| Thép cán nguội đã tẩy dầu mỡ | 0,5mm | |
| Thuộc tính phim | Thời gian gel (180 ℃, giây) | 100 ~ 200 |
| Dòng chảy ngang (180 ℃, mm) | 14 ~ 17 | |
| Bóng (60 °) | ~ 10% | |
| Uốn (φ1mm) | Vượt qua | |
| Keo (1mm, lớp) | 0 | |
| Độ cứng bút chì | ≥1H | |
| Tác động (50cm) | Vượt qua | |
◎Thêm mã:
| Mã số | Tỉ lệ | Chu kỳ chữa bệnh | AV (mgKOH / g) | Độ nhớt (mPa.s / 200 ℃) | Tg (℃) | Khả năng phản ứng (s / 180 ℃) | Tính chất |
| NH-3383 | 93/7 | 180 ℃ * 12 phút | 30 ~ 35 | 4000 ～ 6000 | ~ 67 | 100-160 | Thích hợp cho công thức chữa bệnh nhanh chóng.Độ bền ngoài trời tuyệt vời. |
| NH-3385 | 93/7 | 200 ℃ * 10 phút | 30 ~ 35 | 5500 ~ 7500 | ~ 63 | 70-130 | Thích hợp cho các sản phẩm công nghiệp nói chung, đặc biệt là sơn tĩnh điện kết cấu cát.Cơ tính tốt. |
| NH-3387 | 93/7 | 200 ℃ * 10 phút | 30 ~ 35 | 4000 ~ 6000 | ~ 63 | 220-280 | Thích hợp cho các sản phẩm công nghiệp nói chung.Độ chảy và tính chất cơ học tốt. |
| NH-3395 | 93/7 | 190 ℃ × 10 phút | 30 ~ 35 | 4500 ～ 5500 | ～ 67 | 120-180 | Tốc độ đóng rắn vừa phải, chống chịu thời tiết tốt và lưu trữ ổn định. |
☉Nhận xét:Tất cả các loại nhựa polyester có thể được tùy chỉnh đểKhông thiếc(MỘT),chống lại đầu đốt gas(G),súng tribo(T) vàchống nở(F).

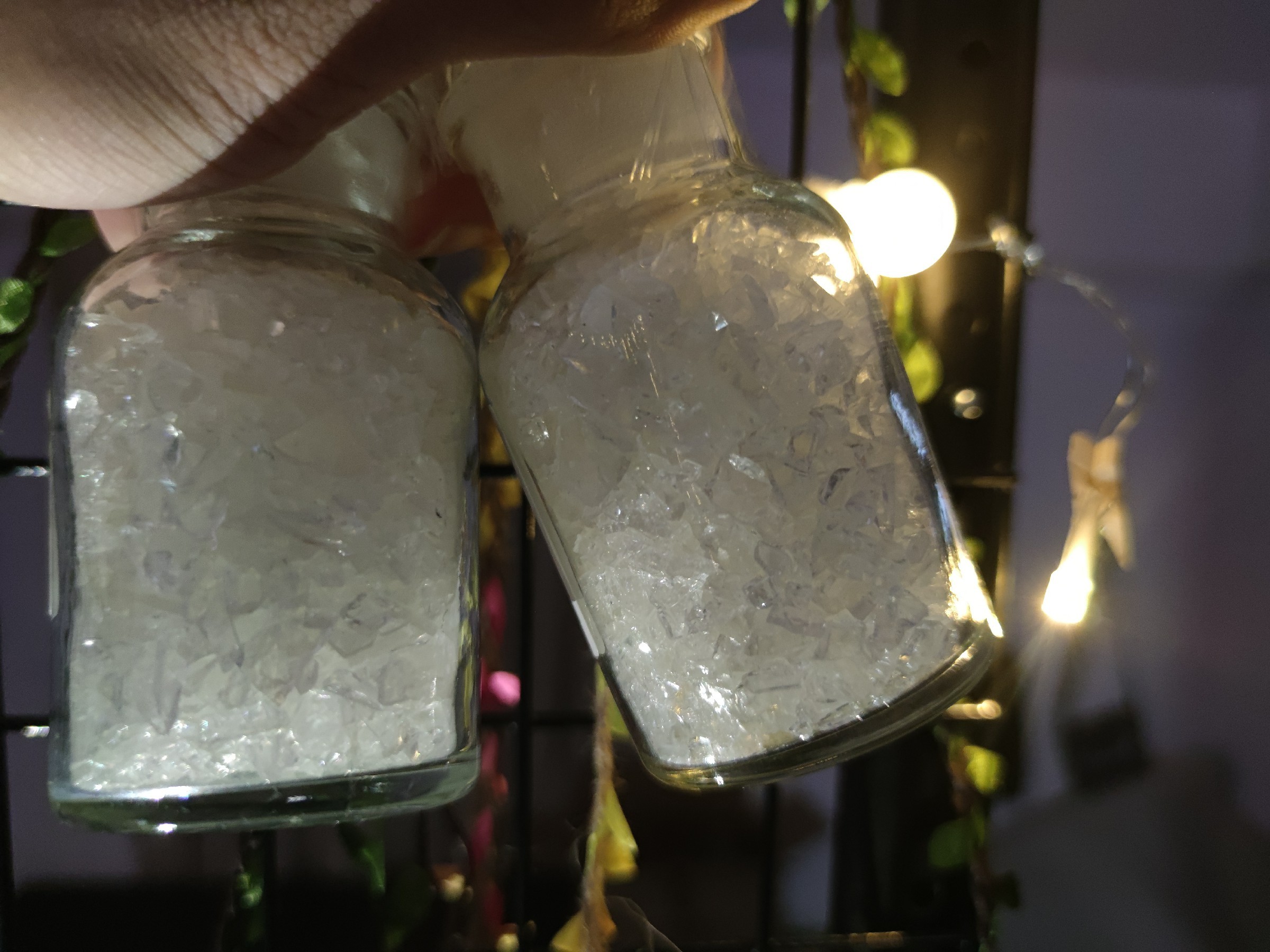

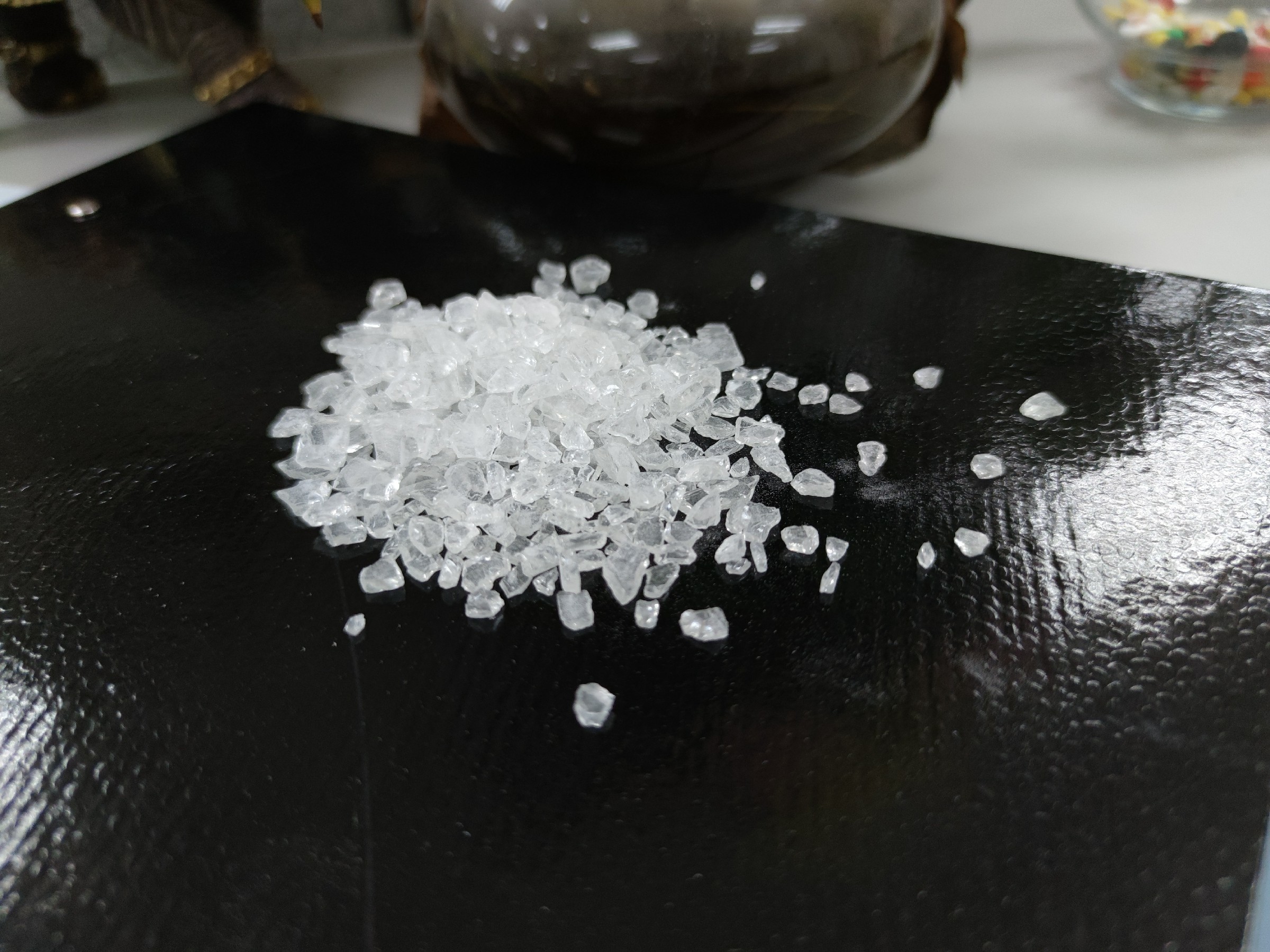

☉Hiển thị sản phẩm:
