| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | KINTE |
| Chứng nhận: | ROHS,ISO90001,ISO14001,OHSMS18001,Reach |
| Số lượng đặt hàng tối thiểu: | 100kg |
| Giá bán: | negotiate |
| chi tiết đóng gói: | với bao PP đôi ， NW 20 (25) kg / thùng, 1000KG / pallet |
| Thời gian giao hàng: | trong vòng 10 ngày làm việc |
| Điều khoản thanh toán: | L / C, D / P, T / T, D / A |
| Khả năng cung cấp: | 500 tấn / tháng |
| Ứng dụng: | Thanh nhôm, thanh sắt, đồ nội thất kim loại, cửa kim loại, khung cửa sổ | Màu sắc: | RAL, PANTON và tùy chỉnh |
|---|---|---|---|
| Hạn sử dụng: | 12 tháng trong vòng 30 ℃, tránh ánh nắng trực tiếp. | Vận chuyển: | <i>Non-dangerous goods.</i> <b>Hàng không nguy hiểm.</b> <i>It can be transported in various ways, b |
| Làm nổi bật: | Sơn tĩnh điện hiệu ứng gỗ,sơn tĩnh điện truyền nhiệt,sơn tĩnh điện polyester hiệu ứng gỗ |
||

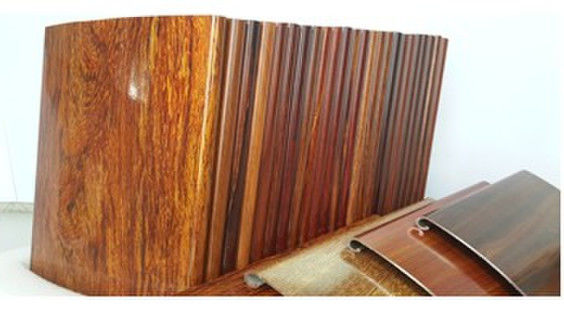

Hiệu ứng gỗ truyền nhiệt Nhà sản xuất sơn tĩnh điện
Đó là một loại sơn tĩnh điện với mục đích đặc biệt, được sử dụng đặc biệt cho màng cơ bản của lớp phủ công nghệ truyền nhiệt.
Với công nghệ truyền nhiệt nhiệt, tất cả các loại hiệu ứng ngoại hình có thể được hình thành trên màng bột.
Có 2 loại sơn tĩnh điện truyền nhiệt:
Loại Polyester dựa trên chất làm cứng TGIC và loại Polyurethane dựa trên chất làm cứng isocyanate bị chặn.
Thuận lợi:
Độ phẳng tốt, đường vân rõ ràng, dễ xé miếng in, khả năng thẩm thấu tốt, độ khuếch tán nhẹ.
Tất cả các loại hiệu ứng ngoại hình có thể được hình thành trên màng bột, chẳng hạn như gỗ, đá cẩm thạch, vân, và bột nền của chúng tôi có hiệu ứng kim loại, hiệu ứng ngọc trai và màu hợp chất
Quy trình sơn: lớp phủ cơ bản → làm nóng sơ bộ → lớp phủ trên cùng → cạo bột → chữa bệnh
| TÍNH CHẤT | Trọng lượng riêng | 1,4 ~ 1,8g / cm3 (Nó thay đổi theo công thức khác nhau và màu sắc khác nhau) | |||
| Kích thước hạt | Kích thước hạt tiêu chuẩn trung bình là 35 ~ 40μm, lượng nhỏ hơn 10μm là <10%, và lượng lớn hơn 100μm là <0,5%. Nếu có nhu cầu đặc biệt, vui lòng báo trước | ||||
| Chảy | Chảy và truyền tải tốt | ||||
| Điểm làm mềm | 70 ~ 105 ℃. Nó thay đổi tùy theo màu sắc và độ bóng khác nhau | ||||
| Ổn định lưu trữ | 12 tháng trong vòng 30 ℃ | ||||
|
TÍNH CHẤT BỀN
|
Các bài kiểm tra | Tiêu chuẩn và phương pháp kiểm tra | Giá trị | ||
| Ngoại hình | Kiểm tra trực quan | Một loạt các hiệu ứng phủ | |||
| Va chạm | GB / T 1732-1993 | ISO 6272 | 1Kg * 50cm | ||
| Uyển chuyển | GB / T 6742-1986 | ISO 1519 | ∮2mm | ||
| Giác hơi | GB / T 9753-1988 | ISO 1520 | ≥8mm | ||
| Kết dính | GB / T 9286-1998 | ISO 2409 | 0 điểm | ||
| Độ cứng | GB / T 6739-2006 | ASTM D3363 | H ~ 2H | ||
| Xịt muối | GB / T 1771-2007 | ISO 7253 | ≥500 giờ | ||
| Độ ẩm | GB / T 1740-2007 | ISO 6270 | ≥1000 giờ | ||
| Kiểm tra lão hóa bài báo QUV | GB / T1865-1997 | ASTM G151 | 1000 giờ | ||
| Các đặc tính trên của lớp phủ có thể giảm một chút khi độ bóng giảm | |||||
| Phun | Dòng sản phẩm này phù hợp với các phương pháp phun sau: phun tĩnh điện corona, phun tĩnh điện ma sát, phun tầng sôi tĩnh điện, phun nhiệt tầng sôi và các phương pháp phun khác (Đối với 3 phương pháp cuối cùng, vui lòng yêu cầu trước) | ||||
|
Độ dày màng: 40 ~ 150μm, lý thuyết là 50 ~ 80μm. Độ phủ trung bình: 10 ~ 12m2/ Kg, độ dày màng 60μm (Tính theo tỷ lệ sử dụng 100%) |
|||||
| Hướng dẫn chữa bệnh | Lý thuyết 200 ℃ / 10 phút | ||||
