Nhựa Polyester nhiệt 96/4

HAA Cure Pure Polyester Resin NH6083 / NH6685 Nguồn cấp một lần cho sơn bột có độ bóng thấp và mờ

◇ Ứng dụng:

NH6083 / NH6685 là nhựa polyester pha cacboxyl bão hòa cho độ bóng thấp và lớp phủ bột polyester / mờ bằng cách ép đùn một lần.

◇ Các tính năng cơ bản:

Màng bóng thấp (8% ～ 14%, 60 °)

Tốc độ đóng rắn nhanh chóng, thích hợp cho các sản phẩm đúc một lần

Khả năng chống uốn tuyệt vời

San lấp mặt bằng tốt

Chống chịu thời tiết tốt

◇ Thông số kỹ thuật:

NH6083 NH6685

Tỷ lệ 90/10 96/4

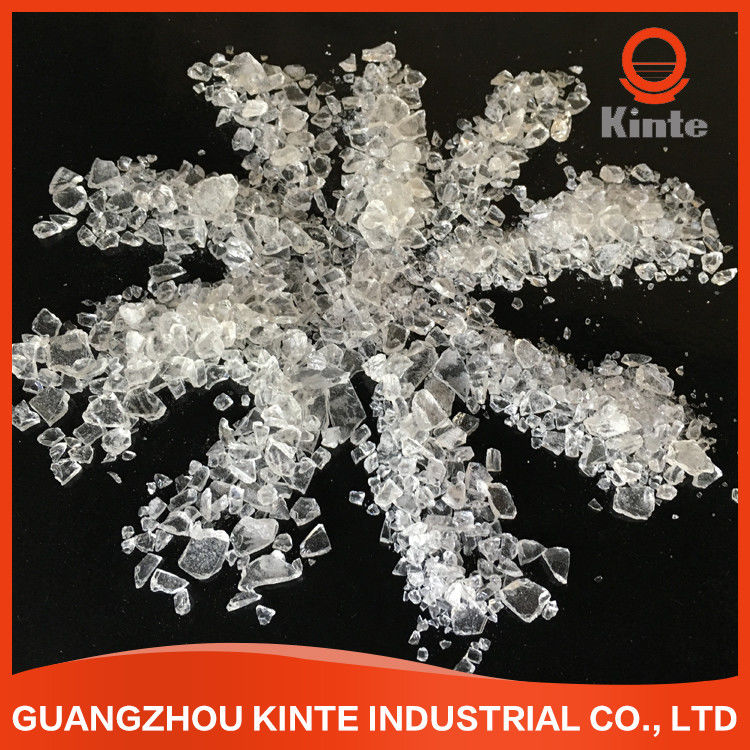

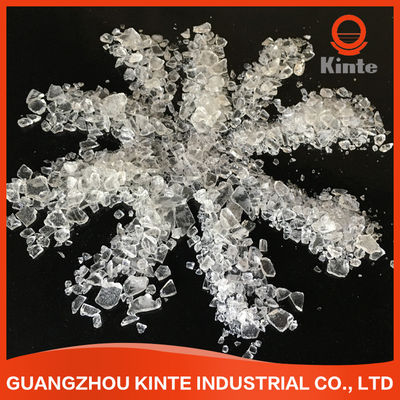

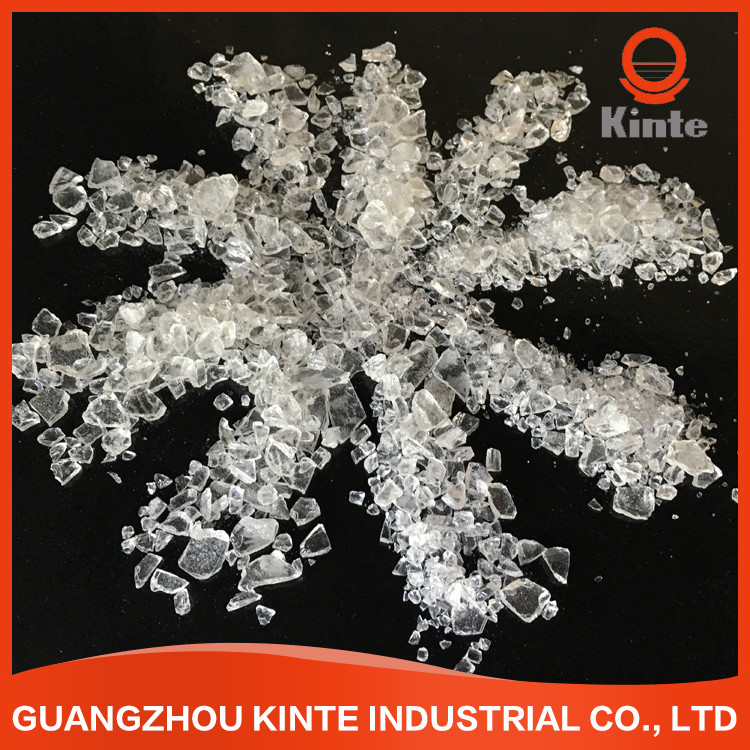

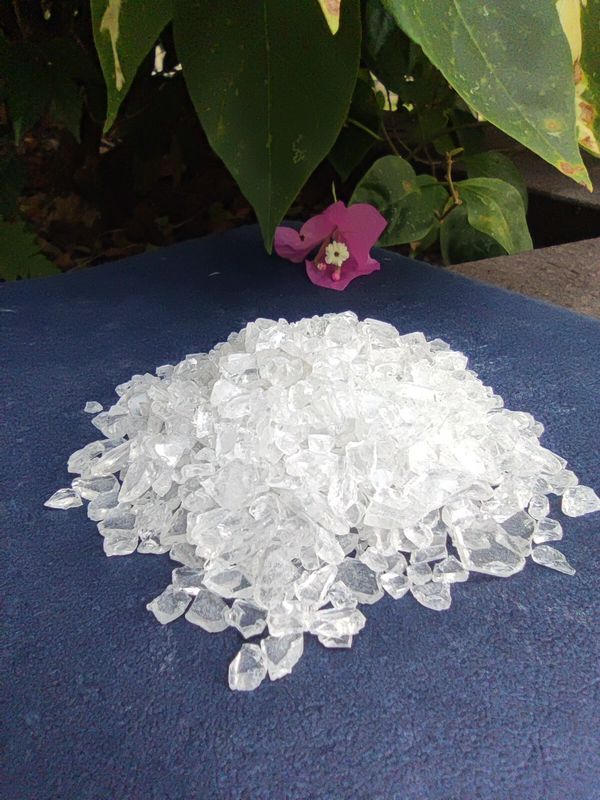

Xuất hiện: vảy vàng nhạt vảy vàng nhạt

Màu (50% DMF): ≤3 ≤3

Số axit (mgKOH / g): 80 ～ 90 19 ～ 24

Điểm làm mềm (℃): 98 ～ 118 100 ～ 110

Nhiệt độ chuyển tiếp thủy tinh.~ 58 ~ 58

Tg (℃):

Độ nhớt nóng chảy: 3300 ± 800 5600 ± 800

(200 ℃, hình nón / tấm, mPa · s)

Khả năng phản ứng ở 180 ℃ (s, XL-552): 60 ± 30 250 ± 50

◇ Đề xuất công thức:

◇ Điều kiện đùn:

Máy đùn hai trục vít

Vùng I: 90 ～ 110 ℃ Vùng II: 110 ～ 120 ℃

Tốc độ quay: 500 ～ 1200 vòng / phút

Độ mịn của bột: ＜ 100μm

◇ Điều kiện ứng dụng:

Phun tĩnh điện với: 40 ～ 70KV

Độ dày màng sơn: 50 ～ 80μm

Thép cán nguội đã khử dầu 0,5mm

◇ Yêu cầu chữa bệnh:180 ℃ × 10 phút

◇ Thuộc tính phim:

Độ bóng (60 °): 8% ～ 14%

Uốn (φ2mm): vượt qua

Keo (1mm, lớp): 0

Độ cứng bút chì: ≥ 1H

Chống va đập trực tiếp: vượt qua 50kg · cm

◇Bao bì:

Túi PE, NW 25KG ± 0,1KG / túi

Nhận xét:tất cả các loại nhựa polyester có thể được tùy chỉnh đểKhông thiếc(MỘT) ,chống đốt gas(G),súng tribo(T) vàchống nở(F)
